涨知识,便携式多角度钢板开坡口神器 [复制链接]

坡口是焊接的一个术语,就是在材料上取出一定的余量,而留待焊接填充!当然去除余量的方法和样式是需要根据设计或工艺要求,在焊件的待焊部位加工成一定几何形状和尺寸的沟槽,其主要的作用是使热源(电弧或火焰)能保人焊缝根部,保证根部焊透;便于操作和清理焊渣;调整焊缝成型系数,获得较好的焊缝成型;调节基本金属与填充金属的比例。

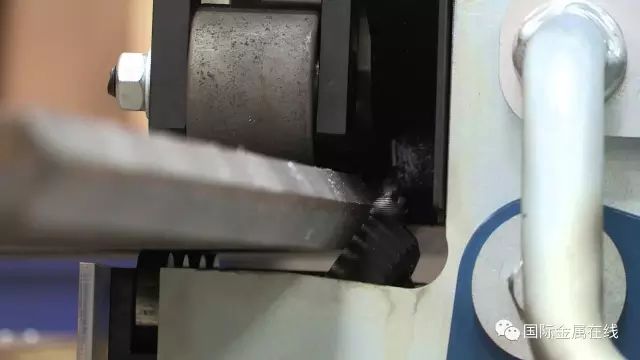

▼视频:便携式高精度多角度钢板开坡口设备

当然为了获得高质量的焊接接头,选择适当的坡口型式是相当必要的。坡口的选择,主要取决于母材厚度、焊接方法和工艺要求。选择时,应注意以下问题:
  • 尽量减少填充金属量。
  • 坡口形状容易加工。
  • 便于焊工操作和清渣.
  • 焊后应力和变形尽可能小。




选择了合适的坡口形式后,选择适当的开坡口的方法也是好非常重要的,通常情况下,开坡口的方法要根据焊件的尺寸、形状及加工条件来确定。一般有有以下几种:
  • 剪边:以剪板机剪切加工,常用于I形坡口。
  • 刨边:用刨床或刨边机加工,常用于板件加工。
  • 车削:用车床或车管机加工,适用于管子加工。
  • 切割:用氧一乙快火焰手工切割或自动切割机切割加工成I形、V形、X形和K形坡口。
  • 碳弧气刨:主要用于清理焊根时的开槽,效率较高、劳动条件较差。
  • 铲削或磨削:用手工或风动、电动工具铲削或使用砂轮机(或角向磨光机)磨削加工,效率较低,多用于焊接缺陷返修部位的开槽。


坡口小知识:
坡口加工质量对焊接过程有很大影响,所以一定要符合相关的图纸要求,通常况下,坡口的几何尺寸有如下几方面:
  • 坡口面待焊件上的坡口表面叫坡口面。
  • 坡口面角度和坡口角度待加工坡口的端面与坡口面之间的夹角叫坡口面角度,两坡口面之间的夹角叫坡口角度


  • 根部间隙焊前在接头根部之间预留的空隙叫根部间隙,其作用在于打底焊时能保证根部焊透。根部间隙又叫装配间隙。



  • 钝边焊件开坡口时,沿焊件接头坡口根部的端面直边部分叫钝边。钝边的作用是防止根部烧穿。


  • 根部半径在J形、U形坡口底部的圆角半径叫根部半径。它的作用是增大坡口根部的空间,以便焊透根部。
